布袋式除塵器是采用脈沖過濾原理，利用有機纖維或無機纖維過濾布過濾塵粒的過程，屬于干式除塵裝置，適用于捕集細小、干燥、非纖維性粉塵，布袋結構使進風口棉面積增加3-4倍，采用此種過濾形式可降低風阻、增加容塵量、減少其更換次數，從而節能降本。
九通布袋式除塵器采用荷蘭“FILTRAIR” 公司VNF"ALL-ROUDERS"系列合成纖維過濾料產品VNF-290（G3）制成的袋式過濾器，過濾精度達到0.2μｍ，過濾效率高達99.5%，漏風率<0.1%,具有凈化效率高、處理氣體能力大、操作簡單、性能穩定、濾袋壽命長、清灰效率好、維修量小的優勢!
免費熱線：400-901-8969 微信手機號：17316910092
浙江九通智能裝備有限公司宣傳冊.pptx
1.布袋式 噴砂房除塵器 產品優勢
過濾精度高：箱體氣密性設計、優良密封材料，密封性強，制作過程以煤油檢漏，過濾精度0.2μm，漏風率<0.1%，超凈排放
除塵效率高：捕集效率高達99.5%，出口氣體含塵濃度在20 mg/m3之內，對亞微米粒徑的細塵有較高的分級效率
安裝維護便捷：結構簡單緊湊，安裝容易、使用靈活、維護方便，便于回收干料，不存在污泥處理
清灰效果好：采用分室停風脈沖噴吹清灰技術，噴吹一次徹底清灰，清灰周期延長，降低了清灰壓氣耗量，同時降低濾袋與脈沖閥的疲勞程度，提高濾袋與閥片的壽命
經濟性強：相比濾筒式除塵器，其使用和運維成本較低
耐高溫：采用玻璃纖維、聚四氟乙烯、P84等耐高溫濾料時，可在200℃以上的高溫條件下運行
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心
布袋式粉塵除塵器廣泛適用于礦山、化工、煤炭、非金屬礦粉加工、五金、建材、化工、鑄造、塑料、冶金、電力、機械加工、汽車零部件加工廠、煉鐵廠、煉鋼廠、鐵合金廠、耐火廠、發電廠、打胚干燥、混料攪拌、打磨拋光等的煙氣治理除塵系統。九通工業除塵器已在蕪湖力鈞軌道交通、中集集團、遠高重高、哈電集團、圣匯氣體化工、中油管道機械、方圓集團、中國神州飛行器有限公司、北京藍天玻璃廠、河北潤坤有限公司等公司應用，定制化項目服務是我公司的長項，可為企業免費出設計方案,保質保工期，確保過環評!
 |  |  |  |  | ||
| 工作原理 | 清灰原理 |

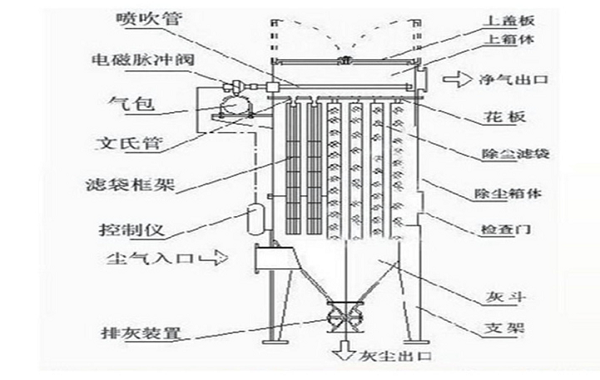

布袋式除塵器高的除塵效率是與它的除塵機理分不開的。含塵氣體由除塵器下部進氣管道,經導流板進入灰斗時,由于導流板的碰撞和氣體速度的降低等作用,粗粒粉塵將落入灰斗中,其余細小顆粒粉塵隨氣體進入濾袋室,由于濾料纖維及織物的慣性、擴散、阻隔、鉤掛、靜電等作用,粉塵被阻留在濾袋內,凈化后的氣體逸出袋外,經排氣管排出。濾袋上的積灰用氣體逆洗法去除,清除下來的粉塵下到灰斗,經雙層卸灰閥排到輸灰裝置。濾袋上的積灰也可以采用噴吹脈沖氣流的方法去除,從而達到清灰的目的,清除下來的粉塵由排灰裝置排走。 | 每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通，清灰時，電磁閥打開脈沖閥，壓縮空氣經噴由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖噴吹，壓縮氣體以極短促的時間按次序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，噴吹一次即可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低，同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。 |
|
|

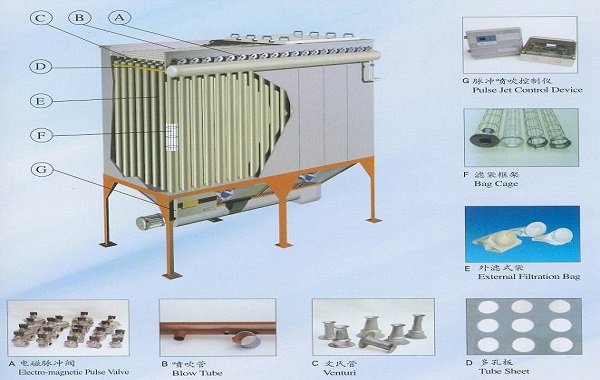

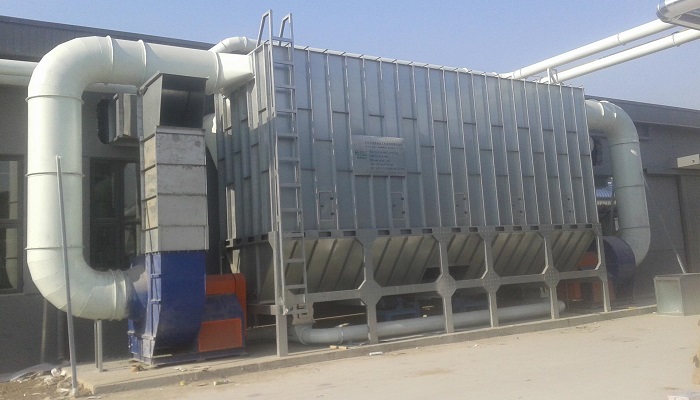

箱體布袋式除塵器箱體殼體由鋼板焊裝型、輕質組合型和外覆保溫型，可靈活滿足不同的使用工況；箱體主要是固定除塵骨架、濾袋及氣路元件之用，并制成全密閉形式，頂部設有人孔檢修門，可便捷安裝和更換袋籠、除塵濾袋；可根據需求定制不同規格箱體，箱體內分成若干個室，用隔板隔開，互不透氣，實現離線清灰；每個室內均設有一個提升閥，以切換過濾氣流；上箱體設計有一定的斜度，有利于雨水的順利排放；中箱體采用厚度為5mm的鋼板制造，表面噴漆處理，防銹、堅固、耐用。 |  |
 |  |  |  |  |
| 袋室 | 濾袋 | 清灰系統 | 灰斗 | 進出風口 |
在箱體的下部，主要用來容納袋籠和除塵布袋，形成一個過濾空間，根據需求定制不同規格分成若干個室，并用隔板隔開，以防在清灰時各室之間的相互干擾，同時形成一定的沉降空間。 | 可分為扁形袋（梯形及平板形）和圓形袋（圓筒形），袋式結構可增加進風口過濾面積，比常規板式過濾器面積大3-5倍；玻璃纖維針刺氈材質，具有過濾效率高、易于粉塵剝離、使用壽命較長等優點，采用垂直安裝，使脈沖清灰更加容易，避免了濾袋水平安裝時出現的清灰“搭橋”現象. | 脈沖氣流進行噴吹清灰，采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力好，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定，經濟效益好。 | 灰斗布置在袋室的下部，具有收集粉塵、作為進氣總管使用作用，灰斗內容積較大，可使氣流速度降低，加之氣流方向的改變，使得較粗的塵粒在這里就得到分離，灰斗下部布置有螺旋輸送機或空氣斜槽等輸送設備，出口還設有回轉卸料器或翻板閥等鎖風設備，可連續進行排灰。 | 進出風口可分兩種，一種是圓筒形，直接焊在灰斗的側板上，出風口安排在箱體下部，袋室側面，通過提升閥板孔與箱體內部相通；另外一種是進出風口制成一體，安排在袋室側面、箱體和灰斗之間，中間用斜隔板隔成互不透氣的兩部分，分別為進風口和出風口，這種結構形式體積雖大些，但氣流分布均勻，灰斗內預除塵效果好，適合于煙氣含塵濃度較大的場合使用。 |

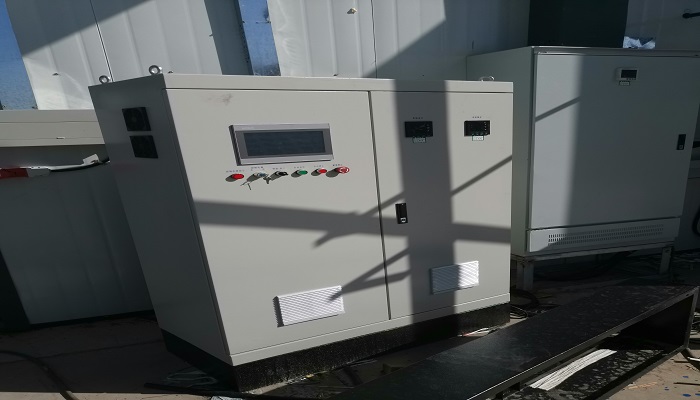

電氣控制布袋式除塵器電氣控制系統采用差壓、定時和手動選項PLC控制器，對除塵器的清灰脈沖閥、卸灰裝置、旁通閥、灰斗電熱、料位等進行全面控制和檢測。 |  |
| 布袋式除塵器型號 | JT-BD36 | JT-BD40 | JT-BD50 | JT-BD60 | JT-BD80 |
|---|---|---|---|---|---|
| 布袋數量（個） | 36 | 48 | 60 | 72 | 96 |
| 布袋規格 | Φ150×1500 | Φ150×1500 | Φ150×1500 | Φ150×1500 | Φ150×1500 |
| 過濾風速（m/min） | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 |
| 處理風量（m3/h） | 1800 | 2400 | 3000 | 5000 | 6000 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制 ，如 涂裝生產線 、噴漆房、噴砂房等，可加微信咨詢：
掃一掃立即溝 通銷售
1.擁有ISO9001質量管理體系、環境管理體系雙證書，為產品質量保駕護航
2.2014年被列入航空航天企業認可的高科技環保涂裝企業
3.國家高新技術企業、安全生產標準化認證公司
1.完成“涂裝工業機器人”、“涂裝廢氣處理系統”、“環保循環磨料回收系統”、“復合型強力吸砂底板技術”技術創新
2.獲得8項國家專利，擁有自主知識產權
3.十余年設備（標準、非標）及產線定制化項目應用實施經驗，值得信賴
1.不弄虛作假，堅守質量是企業第一生命線
2.源頭設備生產廠家，質保期兩年（除易損易耗件），在保質的基礎上保價
1.擁有一支專業培訓后的施工團隊，保質保期完成項目
2.售后部門實行7*24小時電話或在線服務
3.擁有北京、山東、浙江售后服務站，并具有完善售后體系，故障排除效率高
